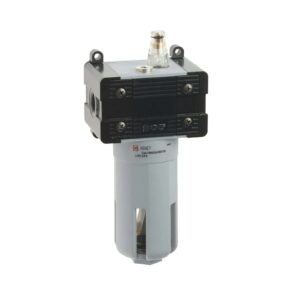

Lubricador Aignep LUB3 carga manual con rosca 3/4″ T040307000100

Descripción

Lubricador Aignep LUB3 carga manual con rosca 3/4″ T040307000100

HOJA TECNICA

El ensamblaje de los componentes de la serie FRL de Aignep debe seguir en líneas generales el siguiente orden: válvula de corte V3V, filtro, regulador, lubricador y válvula de arranque progresivo. La conexión de los componentes se debe de hacer de modo que el aire fluya en la misma dirección que viene indicado en las flechas puestas en la parte superior de los componentes. Para añadir aceite en el lubricador, abriremos el tapón colocado en la pared superior o desenroscando el vaso, asegurandose de que no haya presión en el circuito. La regulación del aceite en el circuito se efectúa utilizando un destornillador sobre el tornillo del tapón, ajustándolo a una gota cada 300-600 Nl/min. La carga de aceite por depresión
consiente en el llenado auromático de aceite en la taza. El sistema se activa mediante el accionamiento de un pulsador y el aceite recogido de un depósito situado incluso a una cota más baja que el lubricador fluye dentro de la taza grácias a un a rosca G 1/4″ situada en el inferior. La carga debe ser interrumpida cuando el aceite alcanza el nivel máximo permitido
correspondiente a la apertura transparente de la taza.
